Sammansatt delad tätning för skydd av lager och växellådor
Litteratur och datablad
33K
33K

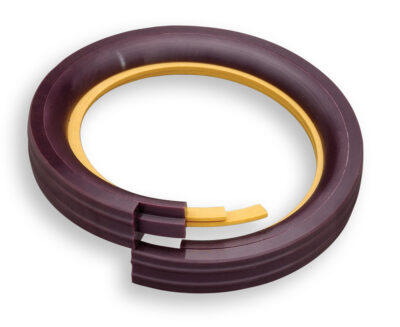

Delad tätning för skydd av lager och växellådor
- fördelar
- Egenskaper Parametrar
- Installationsvy
| Delad konstruktion eliminerar behovet av att demontera utrustningen |
| Nya konstruktioner och material som överträffar konventionella läpptätningar |
| Patenterad konstruktion som kombinerar avancerade PTFE- och polymermaterial |
| Material med PTFEfyllning ger bättre nötningsbeständighet och slitstyrka |
| Specifikationer | ||||||
| Material (adaptrar/tätningsringar) | Storlekar* mm (tum) | Temperatur ˚C (˚F) | Hastighet m/s (ft/min) | Tryck MPa (psi) | Rekommenderad användning | Anliggningsyta (Rockwell C) |
| AWC800 Adaptrar (EU) | ||||||
| AWC100 (PTFE) Polyimid |
25 ─ 610 (1 ─ 24) |
85 (185) |
12.7 (2500) |
0.007 (1) |
Utmärkt för torra applikationer Utmärkt för låg viskositet |
≥45 |
| 0 Molybden och glas |
25 ─ 610 (1 ─ 24) |
85 (185) |
12.7 (2500) |
0.007 (1) |
Utmärkt för hög viskositet Bra för torra applikationer och i vatten |
≥55 |
| 0 Kol och grafit |
25 ─ 610 (1 ─ 24) |
85 (185) |
12.7 2500 |
0.007 (1) |
Utmärkt i vatten Bra för torra applikationer och låg viskositet |
≥55 |
| AWC860 Adaptrar (EU) | ||||||
| AWC100 (PTFE) Polyimid |
25 ─ 457 (1 ─ 18) |
121 (250) |
12.7 2500 |
0.007 (1) |
Utmärkt för torra applikationer Utmärkt för låg viskositet |
≥45 |
| 0 Molybden och glas |
25 ─ 457 (1 ─ 18) |
121 (250) |
12.7 2500 |
0.007 (1) |
Utmärkt för hög viskositet Bra för torra applikationer och i vatten |
≥55 |
| 0 Kol och grafit |
25 ─ 457 (1 ─ 18) |
121 (250) |
12.7 2500 |
0.007 (1) |
Utmärkt i vatten Bra för torra applikationer och låg viskositet |
≥55 |
| Tätningsförmågan beror på en rad samverkande faktorer, bl.a. axelns hårdhet och ytjämnhet samt material, smörjning, temperatur och tryck. | ||||||
| Tillämpliga standarder: ISO3760/ISO3761 | ||||||
| * Vänligen kontakta din Chesterton-återförsäljare för större dimensioner | ||||||
