Ett specialutvecklat tätningssystem som eliminerar driftavbrotten och förbättrar tillförlitligheten—mellan avställningarna—och uppfyller miljöbestämmelserna
Litteratur och datablad
| Ökar tillförlitligheten för kritiska ventiler |
| Kompenserar störningar i systemtrycket, vibrationer, och temperaturvariationer |
| Eliminerar läckage genom att behålla glandtrycket |
| Ger färre reparationer |
| Sänker underhållskostnaderna |
| Sänker friktionen i ventilspindeln och garanterar god funktion |
| Garanti | 5 års garanti (se ventilutsläppsgarantin för villkor) | |
| Tekniska data | ||
| Material | 5300 formgjuten grafitpackning med Inconel®-förstärkt flätad grafitpackning av typ 1600, kolbussning, Live Loading-brickor. | |
| Tryckgräns | 317 bar g (4 600 psig) | |
| Temperatur | Maximalt | 2 760 °C (5000 °F) i icke-oxiderande atmosfär 430 °C (800 °F) i oxiderande atmosfär |
| Minimum | -240 °C (-400 °F) | |
| Kemikaliebeständighet | 0 ─ 14 med undantag för oleum, rykande salpetersyra, kungsvatten, fluor, saltsyra och fluorvätesyra. | |
| Applikationer | Reglerventiler och trycklufts-/motordrivna ventiler som används inom petrokemisk industri, energi- och kemibranschen, oljeraffinaderier samt andra branscher. | |
| Chestertons tätningslösningar 5300 och 1600 har klarat brandtest API 589 | ||

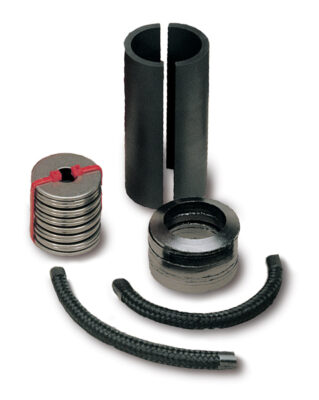

| Komponenter | ||
| Typ 5150 Live Loading-satser | 5150 Bestående förspänning erhålles i kombination med att tryckkraften från skivfjädrarna ökar då de belastas med det applicerade vridmomentet i bultarna. Montaget reducerar ventilläckage på grund av termiska cykler och slitage på packningen. | |
| Typ 1600, Gavelringar | Flexibel grafitpackning med förstärkningar av Inconel-tråd | |
| Typ 5300 Tätningsringar | En kvadratisk tätning med exakt densitet och ett minimalt tryck på glandret ger en tätning med låg friktion. 5300 innehåller korrosion inhibitor för att förhindra gropfrätning på spindeln. | |
| Typ 5100 Kolhylsa | 5100/5101 är en 99% distanshylsa av kol som används för att monteras i djupa packboxar och för att minimera till 5 grafitringar i en ventilbox .Den är gjord i exakta toleranser och kommer inte att skada ventilspindeln. | |
