P10K

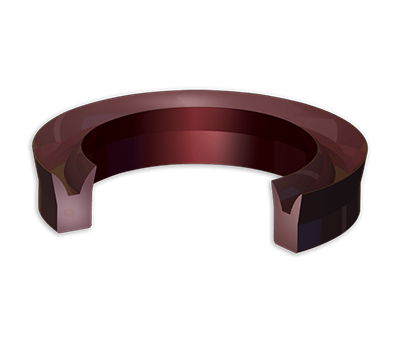

Enkelverkande U-manschett för kolv

Avancerad U-manschett för hydrauliska och pneumatiska tillämpningar. 10K Super Monoseal® tillverkas med en speciell formningsprocess som utnyttjar befintliga maskinverktyg.

Litteratur och datablad

P10K
P10K1

  • fördelar
  • Egenskaper Parametrar
  • Installationsvy
Automatisk tätning ger optimal tätningskraft med minimalt friktionsmotstånd
Flexibel läppdesign kompenserar för stort radialt utrymme i sliten utrustning
Läpprofil med positiv ansättningsvinkel stryker bort föroreningar från anliggningsytan
Fusion-program
Material (beteckning) Storlekar* mm (tum) Temperatur ˚C ( ˚F) Tryck MPa (psi) Hastighet m/s (ft/min)
AWC704 (FKM) 6 ─ 304.8 (1/4 ─ 12) -30 ─ 200 (-20 ─ 400) 34.5 (5000) 1.5 (300)
AWC800 (EU) 6 ─ 2540 (1/4 ─ 100) -50 ─ 85 (-60 ─ 185) 103.5 (15000) 1 (200)
AWC805 (EU) 6 ─ 2540 (1/4 ─ 100) -50 ─ 85 (-60 ─ 185) 103.5 (15000) 0,5 (100)
AWC825 (EU) 6 ─ 2540 (1/4 ─ 100) -40 ─ 85 (-40 ─ 185) 52 (7500) 0,5 (100)
AWC830 (EU) 6 ─ 254 (1/4 ─ 10) -35 ─ 75 (-30 ─ 165) 52 (7500) 0.9 (185)
AWC860 (EU) 6 ─ 508 (1/4 ─ 20) -50 ─ 120 (-60 ─ 250) 103.5 (15000) 1.25 (250)
