P22K

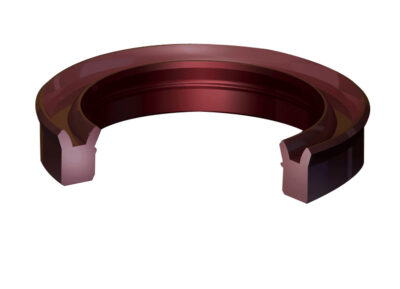

Enkelverkande U-manschett för kolvar i hydrauliska applikationer

Flexibel serie avancerade hydraulik tätningar för applikationer med normalt och högt tryck

Litteratur och datablad

P22K
P22KAER
P22KAER1
P22KN5

  • fördelar
  • Egenskaper Parametrar
  • Installationsvy
Enkelverkande utförande med U-manschett­konstruktion eliminerar allt läckage inom hela driftområdet
Nötningsbeständig konstruktion ger utmärkta egenskaper i hydrauliska applikationer
Läpparnas geometri stabiliserar tätningen, förhindrar rullning och underlättar installationen
Applikationsspecifika lösningar med anti­extruderingsring och/eller ”stand-off”-ring
Material (beteckning) Storlekar* mm (tum) Temperatur ˚C (˚F) Tryck MPa (psi) Hastighet m/s (ft/min)
AWC704 (FKM) 6 ─ 304.8 (1/4 ─ 12) -30 ─ 200 (-20 ─ 400) 34.5 (5000) 1.5 (300)
AWC800 (EU) 6 ─ 2540 (1/4 ─ 100) -50 ─ 85 (-60 ─ 185) 103.5 (15000) 1 (200)
AWC825 (EU) 6 ─ 2540 (1/4 ─ 100) -40 ─ 85 (-40 ─ 185) 52 (7500) 0,5 (100)
AWC830 (EU) 6 ─ 254 (1/4 ─ 10) -35 ─ 75 (-30 ─ 165) 52 (7500) 0.9 (185)
AWC860 (EU) 6 ─ 508 (1/4 ─ 20) -50 ─ 120 (-60 ─ 250) 103.5 (15000) 1.25 (250)
Tillämpliga standarder: DIN/ISO 5597, DIN/ISO 5597-1, DIN/ISO 7425-2
* Vänligen kontakta din Chesterton-återförsäljare för större dimensioner
