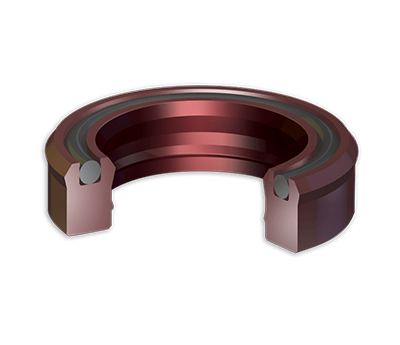

Singelverkande, U-Manschett design vilket möjligör användandet av en O-ring för att förbättra förspänningen
Litteratur och datablad
P22KE
P22KEAER
P22KEAER1
P22KE
Förspänd dubbelkomponent för ytterligare stabilitet
- fördelar
- Egenskaper Parametrar
- Installationsvy
| Enkelverkande utförande med U-manschettkonstruktion eliminerar allt läckage inom hela driftområdet |
| O-ringsladdningen trycksätter tätningen vilket ger bättre stabilitet vid högre tryck |
| Läpparnas geometri stabiliserar tätningen, förhindrar rullning och underlättar installationen |
| Applikationsspecifika lösningar med antiextruderingsring och/eller ”stand-off”-ring |
| Material (beteckning) | Storlekar* mm (tum) | Temperatur ˚C (˚F) | Tryck MPa (psi) | Hastighet m/s (ft/min) |
| AWC704 (FKM) | 6 ─ 304.8 (1/4 ─ 12) | -30 ─ 200 (-20 ─ 400) | 34.5 (5000) | 1.5 (300) |
| AWC800 (EU) | 6 ─ 2540 (1/4 ─ 100) | -50 ─ 85 (-60 ─ 185) | 103.5 (15000) | 1 (200) |
| AWC825 (EU) | 6 ─ 2540 (1/4 ─ 100) | -40 ─ 85 (-40 ─ 185) | 52 (7500) | 0,5 (100) |
| AWC830 (EU) | 6 ─ 254 (1/4 ─ 10) | -35 ─ 75 (-30 ─ 165) | 52 (7500) | 0.9 (185) |
| AWC860 (EU) | 6 ─ 508 (1/4 ─ 20) | -50 ─ 120 (-60 ─ 250) | 103.5 (15000) | 1.25 (250) |
| Tillämpliga standarder: DIN/ISO 5597, DIN/ISO 5597-1, DIN/ISO 7425-2 | ||||
| * Vänligen kontakta din Chesterton-återförsäljare för större dimensioner | ||||
